Cilindro neumatico sensor magnetico y bracket de soporte | Características:
Diámetro (émbolo o camisa): |
Opción en diferentes tipos de diametros |
Carrera: |
Opción en diferentes largos de carrera desde 5 mm hasta 2000 mm (Se puede solicitar en múltiplos de 1 mm) |
Diámetro de vástago: |
Depende del diametro seleccionado |
Rosca de vástago: |
Depende del diametro seleccionado |
Diámetro de nariz: |
Depende del diametro seleccionado |
Rosca de nariz: |
Depende del diametro seleccionado |
Puertos: |
Depende del diametro seleccionado |
Amortiguación: |
Neumática en ambas tapas |
Embolo magnético: |
Sí |
Tipo: |
Doble efecto |
Resorte: |
No |
Fuerza de empuje aproximada @90 PSI (0.63 MPa)(6 Bar) (6.3 kg/cm2): | Depende del diametro seleccionado |
Cilindro neumatico sensor magnetico y bracket de soporte | Especificaciones
Serie: |
NCM51 |
Marca: |
NELCO |
Fluido de trabajo: |
Aire comprimido. |
Máxima presión: |
142 psig (10 kgf/cm2) (10 bar). |
Montaje: |
Basica o a elegir |
Material de sellos de cilindro: |
NBR. (Opcional: FKM o viton) |
Temperatura de operación: |
-5 a + 60 °C. |
Lubricación: |
Necesaria (Recomendado ISO VG32). |
Carrera máxima disponible |
Depende del diametro seleccionado |
Camisa material: |
Perfil de aluminio con orejas. |
Tapas material: |
Aluminio. |
Vástago material: |
Acero al carbón cromado. (Opcional: acero inoxidable) |

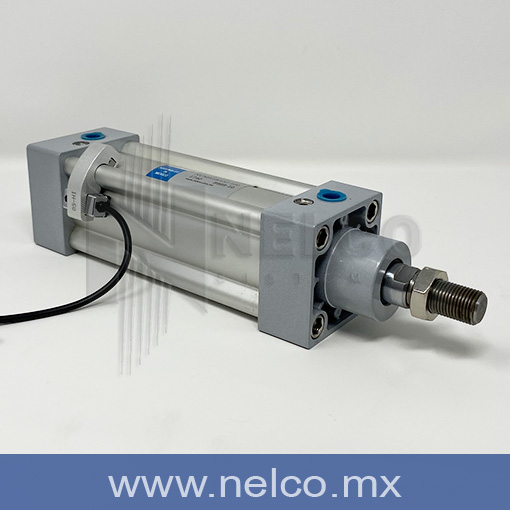

Cilindro neumático sensor y bracket de soporte es un cilindro neumático en este caso de la serie NCM51BA con sensores magneticos fijados con su bracket de fácil montaje. El pistón neumático es normalizado ISO o bajo norma ISO. Tiene embolo mágnetico que permite mediante el uso de sensores mandar una señal. El sensor magnetico puede ser tipo reed de 2 cables o 2 hilos, tipo NPN con 3 hilos o tipo PNP con 3 cables. Podra elegirlo dependiendo del control a utilizar. Es decir, si utilizaria un PLC le recomendaríamos dependiendo de este seleccionar el sensor PNP o NPN.
Los sensores se puede acoplar con diferentes marcas y modelos de pistones ISO. O en general, de pistones que tengan un émbolo con imán. Al ser un accesorio, montar fácil en las orejas de este tipo de perfil. El sensor normalmente identificado como XC. Solicite el accesorio individual o ya acoplado a su cilindro. Se puede utilizar en varias marcas.
Alguos otros sensores y brackets para cilindros neumaticos similares son:
